彩钢仿古琉璃瓦建筑材料，采用特殊烤漆，色彩丰富，古典高雅，为您的建筑画龙点睛。其自重轻，强度高， 防水性好，安装方便、快捷， 可广泛应用于别墅屋顶、城市平改坡、旅游风景建筑等。
产品概述
定制兼顾符合您的最佳方案
彩钢仿古琉璃瓦建筑材料，采用特殊烤漆，色彩丰富，古典高雅，为您的建筑画龙点睛。
其自重轻，强度高， 防水性好，安装方便、快捷，
可广泛应用于别墅屋顶、城市平改坡、旅游风景建筑等。
技术参数
定制兼顾符合您的最佳方案
技术参数（铝镁锰合金）

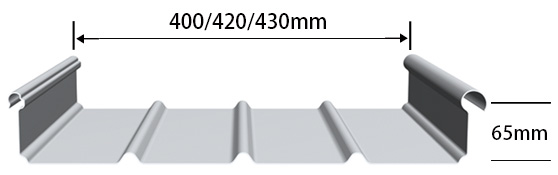

板型 | 有效宽度（mm） | 展开宽度（mm） | 有效利用率 | 涂层 | 厚度（mm） | 每平方单重（kg/㎡） | 屈服强度（N/mm2） | 截面惯性矩（cm4/m) | 截面抵抗矩（cm3/m) | |
Wx1 | Wx2 | |||||||||
YX65-400 | 400 | 570 | 70.1% | PVDF | 0.9 | 3.69 | 170 | 67.10 | 44.18 | 13.23 |
YX65-420 | 420 | 590 | 71.2% | PVDF | 0.9 | 3.63 | 170 | 67.01 | 44.31 | 13.2 |
YX65-430 | 430 | 600 | 71.6% | PVDF | 0.9 | 3.6 | 170 | 67.04 | 44.3 | 13.21 |
受荷参数（铝镁锰合金）
板型 | 厚度（mm） | 屈服强度（N/mm2） | 支撑条件 | 荷载受力方向 | 荷载（KN/㎡）容许檩距（mm） | |||||
0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | |||||
YX65-400 | 0.9 | 170 | 2跨以上连续 | 外压力 | 3070 | 2582 | 2333 | 2171 | 2053 | 1962 |
内压力 | 2858 | 2268 | 1981 | 1800 | 1671 | 1573 | ||||
YX65-420 | 0.9 | 170 | 2跨以上连续 | 外压力 | 3069 | 2581 | 2332 | 2170 | 2053 | 1961 |
内压力 | 2856 | 2266 | 1980 | 1799 | 1670 | 1571 | ||||
YX65-430 | 0.9 | 170 | 2跨以上连续 | 外压力 | 3070 | 2581 | 2332 | 2171 | 2053 | 1961 |
内压力 | 2856 | 2267 | 1980 | 1799 | 1670 | 1572 | ||||
正压验算强度和挠度，负压只按强度验算。挠度值统一取L/200，不同挠度值需另行计算；涂层可根据工况选择PE/SMP/HDP/PVDF等。
合金牌号Aluminum Grade | 3003/3004/3005/3104/5052 | ||
表面 Finish | PVDF 彩色涂层 PVDF Corlor | ||
原色Mill finish | |||
合金状态Allog state | H24/H42/H44/H46 | ||
铝板厚度BMT（mm） | 0.8/0.9/1.0/1.2 | ||
板型覆盖宽度Coverage（mm） | 平直形Straight 400/420/430 | ||
扇形 Tapered 220~500 | |||
建议最小屋面坡度Minimum Recommended Roof Pitch | 2.5% | ||

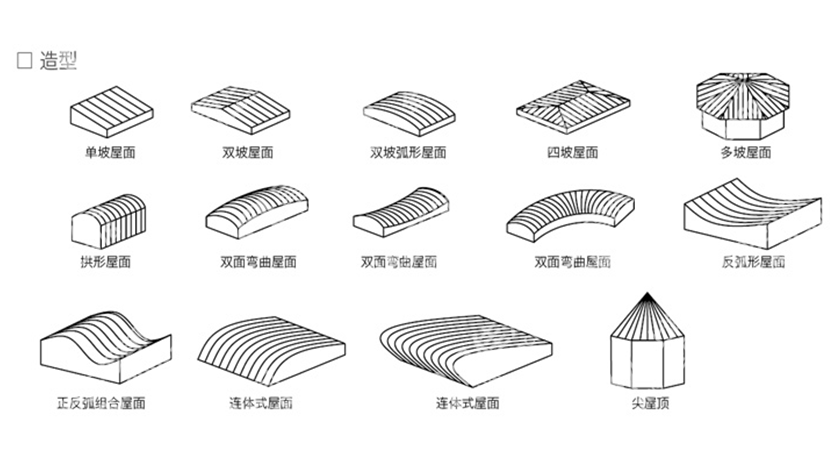

最小成弧半径Minimum Radius For Curving | 预弯成弧 Smooth pre-curve | 正弧Convex | 2M（0.9mm） |
反弧Concave | 6M（0.9mm） | ||
自然成弧 Spring curve | 正弧 Convex | 40M（0.9mm） | |
45M（1.0mm） | |||
50M（1.2mm） | |||
反弧 Concave | 45M（0.9mm） | ||
50M（1.0mm） | |||
55M(1.2mm） | |||
建议支撑檩条间距Recommended support spacing | 1.2M~1.5M | ||
产品优势
定制兼顾符合您的最佳方案
☑ 创新设计， 仿古逼真，
☑ 结合古典传统美与高科技之杰出特性， 防水性极好。
☑ 质量轻、强度高、坚固耐用、抗蚀性强。
☑ 卓越的耐久性， 材质考究， 可长期保持原有的色泽。
